車用模組 GNSS 效能自動化測試解決方案
為您的車用導航模組，提供符合 GB/T 45086.1‑2024 標準的精準、高效能測試平台
隨著車用導航系統的精準度要求日益提升，嚴格的測試標準因而誕生，用以確保車載 GNSS 系統在定位、導航與授時效能上均能滿足市場的最低要求，例如：歐盟指令 2017/19 即明確規範了車載 eCall 模組的 GNSS 效能測試，確保您的 GNSS 模組在上市前，能通過嚴謹的認證流程。
亦可透過 R&S®CMWrun 序列產生器軟體與 R&S®SMBV100B 向量訊號產生器，實現符合中國國家 GNSS 測試標準 (GB/T 45086.1‑2024) 的自動化測試
R&S®SMBV100B 向量訊號產生器可選配多種 GNSS 功能，使該儀器成為一部功能完整且可靠的 GNSS 訊號源。
您面臨的挑戰與測試任務
自 2025 年中起，中國強制實施的最新 GB/T 45086.1‑2024 標準，將對您的車載 GNSS 導航系統帶來全新的測試挑戰，您的 GNSS 接收器效能，必須通過此標準的嚴格驗證，包括提供至少 1 Hz 資料輸出率的能力，以及同步處理雙頻段訊號的進階功能；然而，在真實道路環境中執行這些測試，不僅難以重現特定條件，更伴隨著高昂的成本與冗長的測試時間，這使得 GNSS 模擬器成為唯一高效且可靠的驗證途徑。
Rohde & Schwarz 解決方案
Rohde & Schwarz 提供一套完整、自動化的測試解決方案，協助您從容應對，核心的 R&S®SMBV100B 向量訊號產生器可化身為功能齊全的 GNSS 模擬器，提供先進的模擬能力，在實驗室中建構出真實、複雜且完全可重複的 GNSS 測試情境，當整合 R&S®CMWrun 序列產生器軟體與 R&S®SMBVB-K364 選項後，該系統即升級為一套全自動 GNSS 效能測試儀，透過 R&S®CMWrun 軟體，您能輕鬆排程、配置並自動執行所有測試，進而分析待測接收器的效能並產生完整的測試報告，我們已為 GB/T 45086.1-2024 標準中的所有測試案例，提供了預先定義的測試情境，大幅縮短您的準備時間。
完整的測試覆蓋範圍
本解決方案完整涵蓋 GB/T 45086.1-2024 標準中所有關鍵的 GNSS 接收器參數特性分析，包含：
- 追蹤靈敏度
- 擷取靈敏度
- 首次定位時間 (TTFF, Time to First Fix)
- 定位精準度
- 速度精準度
此外，更能模擬並測試在特殊事件或條件下的系統反應，例如：
- GPS 週數翻轉測試
- 閏秒處理
- 突發偽距誤差測試（RAIM 測試）
最佳化的建議測試架構
為了實現無需人力介入的全自動化測試流程，多數測試案例要求的待測物 (DUT) 冷啟動程序，可透過 R&S®SMBVB-K364 選項無縫整合 R&S®NCG 電源供應器來達成，此整合架構能自動執行符合標準的電源關閉／開啟步驟，在驗證接收器授時效能時，當需要分析 1 PPS 訊號，R&S®RTM 示波器同樣可整合至此方案中，在授時測試期間，示波器將無縫整合並自動完成所有相關配置與量測，大幅簡化您的測試流程。

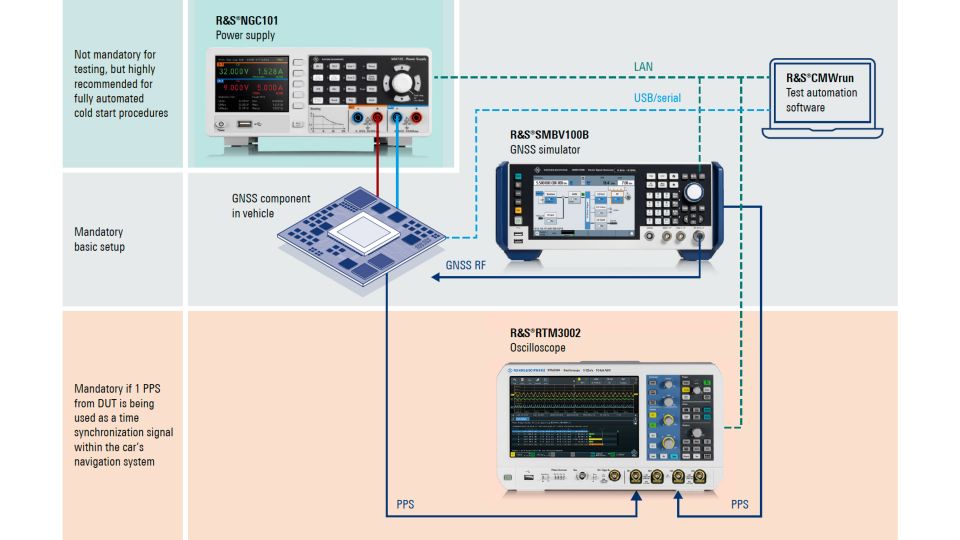

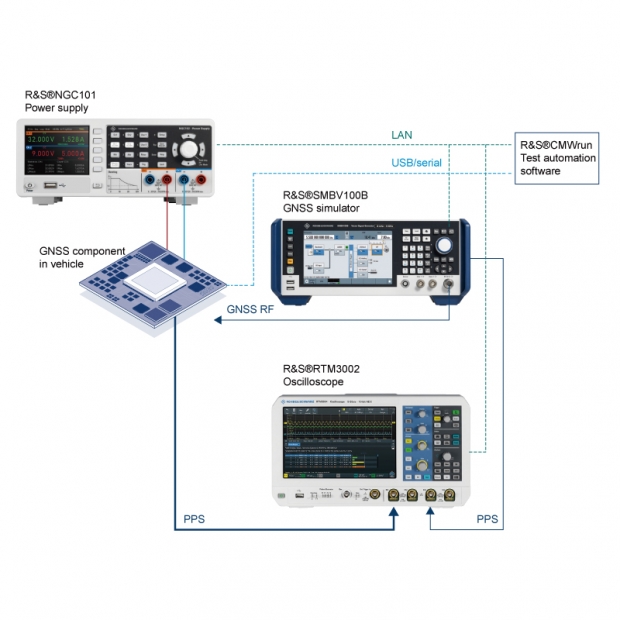

建議測試架構
方案核心優勢
確保完全符合測試標準
所有 46 個預先定義的測試案例，均能確保您的產品符合中國國家 GNSS 測試標準（參閱：GB/T 45086.1-2024）。
提供 100% 可再現的測試結果
R&S®SMBV100B GNSS 模擬器確保所有測試情境皆可精準重現，是您在進行車載導航模組預相容測試、設計驗證與最終認證時最可靠的夥伴。
實現端對端的全自動化測試
從訊號產生到 DUT 電源控制，R&S®SMBVB-K364 結合 R&S®CMWrun 序列產生器軟體，可自動配置所有儀器，無需任何手動介入。
高效整合：從測試規劃到報告產出
運用 R&S®CMWrun 強大的整合式測試序列功能，一站式完成測試配置、排程、待測物組態設定、資料分析與測試報告產生。
方案核心產品

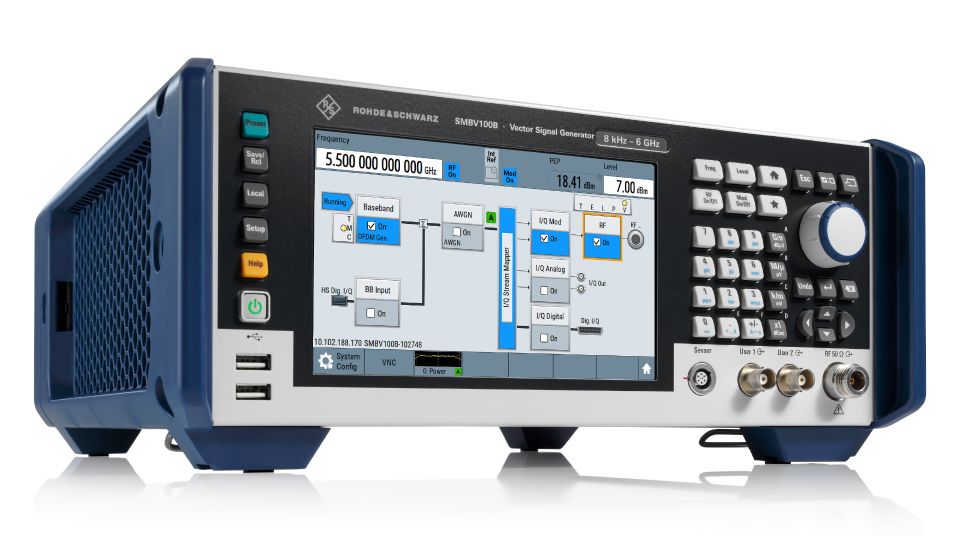

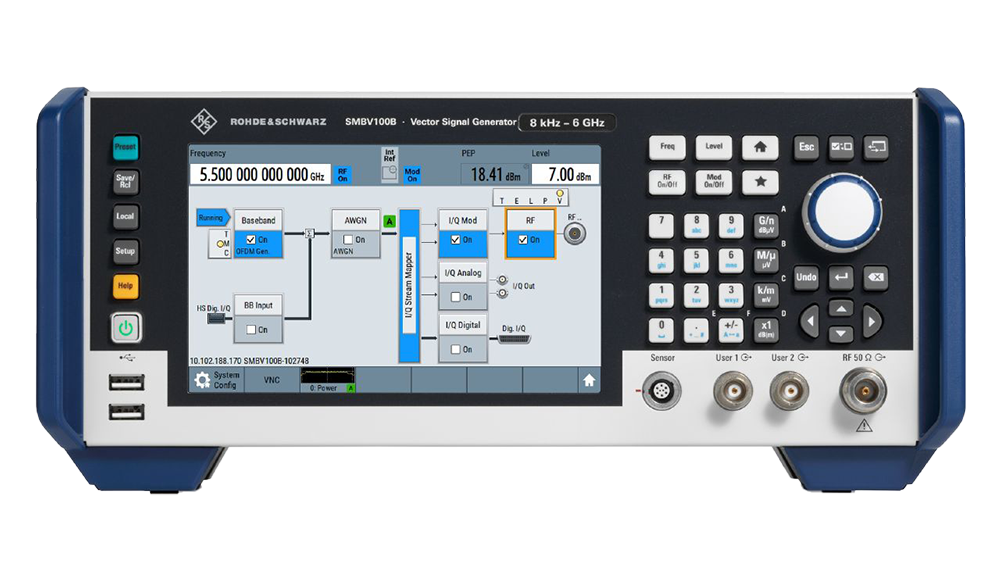

R&S®SMBV100B 向量訊號產生器
行動通訊、GNSS 與其他應用的理想選擇
先進的 R&S®SMBV100B 向量訊號產生器為同級產品樹立了標竿，其具備超高輸出功率、全校準的寬頻訊號產生能力，以及直覺的觸控螢幕操作，使 R&S®SMBV100B 成為各類應用的理想儀器；SMBV100B 始終與最新的主流數位通訊標準同步，例如 5G NR、LTE 與 WLAN，是接收器與元件特性分析的首選測試解決方案。
R&S®SMBV100B 提供多種 GNSS 選項，可將儀器轉變為一部可靠且功能齊全的 GNSS 模擬器，其先進的模擬能力，可在受控制的條件下運行真實、複雜但可重複的 GNSS 情境。
關鍵特性
- 頻率範圍從 8 kHz 至 3 GHz 或 6 GHz
- 超高輸出功率，最高達 +33 dBm
- 具備優異精準度的 1 GHz 調變頻寬
- 可產生所有主流數位通訊標準的訊號，包含 5G NR、LTE 與 WLAN
- GNSS 模擬器，支援 GPS、Glonass、Galileo、BeiDou 與 QZSS/SBAS

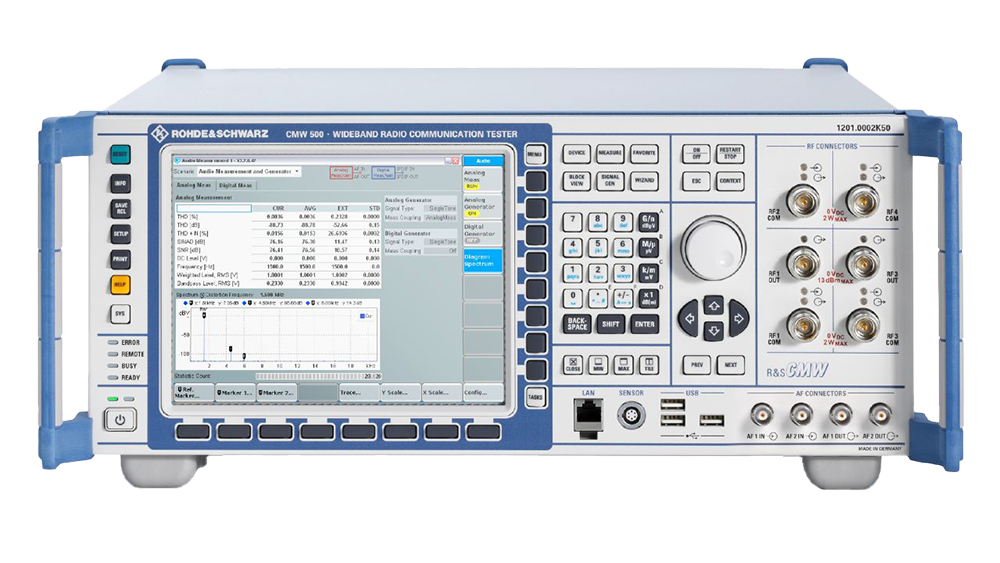

CMW500 寬頻無線通訊測試儀
CMW500 寬頻無線通訊測試儀是進行 RF 整合與協定開發的通用測試平台，它提供 CMW500 callbox 與 CMW500 協定測試儀 兩種型號，CMW500 包含一個完全整合的端對端資料解決方案，可用於全面的 IP 傳輸量與品質量測，由於內建衰減模擬器，因此能輕易地在真實的傳播條件下執行測試，CMW500 可應用於從產品開發、生產到維修的所有階段，是支援技術範圍最廣的解決方案。
關鍵特性
- 多重無線接取技術 (Multi-RAT) 訊令：支援 LTE、NB-IoT、NB-NTN、WCDMA、GSM、WLAN、Bluetooth
- LTE-Advanced：8DL CC，最高支援 4x4/8x2 MIMO 衰減、2 UL CA
- WLAN 11 a/b/g/n/ac/ax SISO 與 MIMO 訊令測試
- 內建伺服器，可用於應用測試

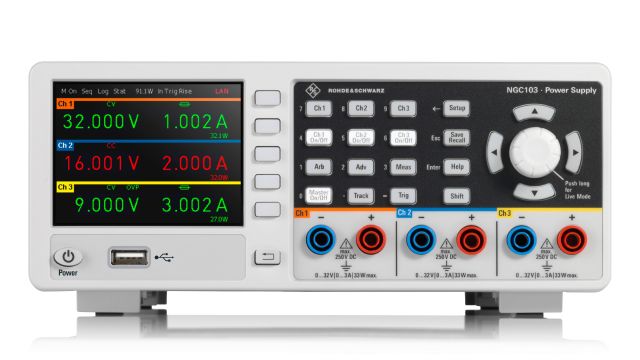

R&S®NGC100 電源供應器系列
R&S®Essentials 系列的基礎直流電源供應器
R&S®NGC100 直流電源供應器具有極高的能源效率，即使在最大負載下也能保持低溫與安靜運作，實用的介面和連接器讓工作更為快速便利，同時為特殊應用提供舒適功能，無論是單通道、雙通道或三通道，其廣泛的功能與基礎規格，都使 R&S®NGC100 直流電源供應器成為以下場域的理想選擇：
- 開發實驗室
- 工業環境
- 製造產線
- 教育用途
您現在可以使用全新的線上配置器，快速設計您的 R&S®NGC100 直流電源供應器，並享有完全透明的價格，您所選擇的授權經銷合作夥伴，將即時處理您的需求。
關鍵特性
- 最大輸出功率：100 W
- 每通道最大電壓：32 V
- 每通道最大電流：3 A、5 A 或 10 A
- 具備電流隔離、浮動且防短路的輸出
- 直覺且價格透明的線上產品配置器

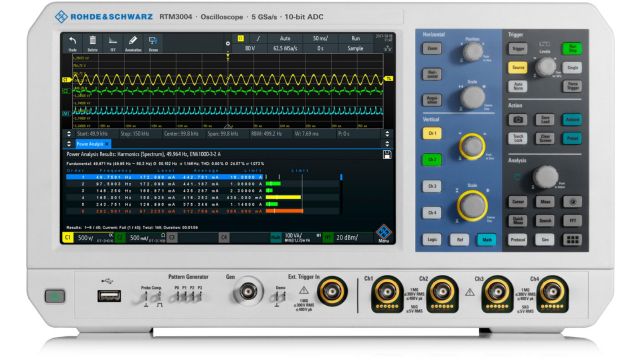

R&S®RTM3000 示波器
以 10 倍的力量，看見更多訊號細節
R&S®RTM3000 專為日常問題解決而設計，結合了「十」的力量（10 位元 ADC、10 倍記憶體與 10.1 吋觸控螢幕），並配備 Rohde & Schwarz 探棒介面，可連接所有 Rohde & Schwarz 探棒。
- 垂直解析度是標準 8 位元 ADC 的四倍
- 隨時維持高速取樣率
- 10.1 吋觸控螢幕，支援手勢操作
關鍵特性
- 頻寬：100 MHz 至 1 GHz
- 取樣率：最高 5 Gsample/s
- 記憶體深度：最高 80 Msample
- ADC 解析度：10 位元
- 顯示器：10.1 吋電容式觸控螢幕

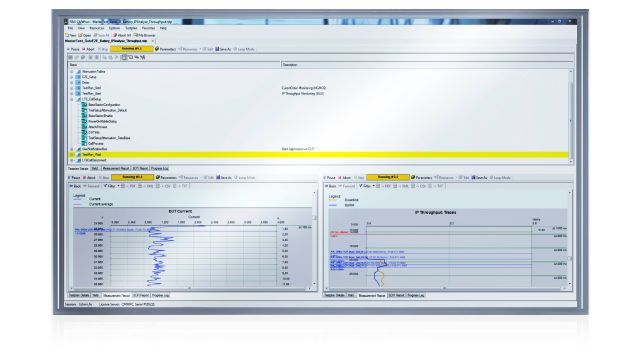

R&S®CMWrun 序列產生器軟體
為 R&S®CMW 平台設計的直覺易用自動化工具
R&S®CMW 是領先的多重標準使用者設備 (UE) 測試平台，廣受全球網路營運商、測試實驗室、手機供應商及晶片組製造商的採用，R&S®CMWrun 自動化軟體滿足在 R&S®CMW 上對無線設備執行遠端控制測試序列的所有要求，適用於研發、品質保證、生產與維修等各階段。
R&S®CMWrun 序列產生器軟體的直覺式圖形化使用者介面，讓測試序列的配置變得簡單明瞭，完全不需要程式設計與程式碼編譯，測試結束時，會自動產生一份易於閱讀的測試報告，內容包含極限值、測試結果與判定。
關鍵特性
- 支援 R&S®CMW 家族所有標準的多重技術解決方案
- 純圖形介面操作，無需程式設計或程式碼編譯
- 在單一工具中完成測試建立、參數化、執行與分析
- 完整的測試腳本與待測物自動化（提供自有 ADB/Android APP 用於 iPerf/FTP）
- 可透過 LAN、GPIB 介面或 USB 進行 SCPI 遠端控制的應用程式
