汽車雷達 EIRP 量測與效能驗證平台
釋放雷達全部潛能：精準 EIRP 量測實現巔峰效能的關鍵
汽車雷達是防撞與主動式巡航控制等安全系統的關鍵核心，不僅是 ADAS/AD（先進駕駛輔助系統/自動駕駛）系統的支柱，也是感測器融合技術的重要組成部分，有效全向輻射功率（EIRP，Effective Isotropic Radiated Power）作為評估汽車雷達感測器效能的關鍵，它綜合量測了雷達天線發射的總功率，直接反映訊號強度與覆蓋能力；而 AREG800A 汽車雷達回波產生器，則讓驗證汽車雷達感測器時的 EIRP 量測流程變得更加簡便。
測試任務
汽車雷達供應商必須精準量測感測器的 EIRP，以符合法規要求、確保感測器可靠性、優化效能、維持品質標準並建立使用者信心，這些對於車輛安全與駕駛體驗至關重要，歐洲的 ETSI 等標準對雷達感測器可發射的最大功率設有嚴格限制，以防止對其他電子設備產生干擾，因此，遵循這些限制是必要的；透過 EIRP 量測，雷達製造商得以從研發到生產的各個環節，驗證產品的品質與一致性；確保每個雷達單元在指定的容差範圍內發射正確的功率量，有助於供應商維持高標準的品質與使用者滿意度。
精確的 EIRP 量測有助於優化雷達感測器的效能，藉由輸出功率與覆蓋範圍的特性分析，雷達供應商可以微調設計、提升偵測距離，並確保感測器具備足夠的偵測功率，準確的 EIRP 量測，在確保 ADAS/AD 系統可靠且有效的運作以及整體車輛安全方面，扮演著關鍵角色。
Rohde & Schwarz 解決方案
Rohde & Schwarz 為當前與未來的汽車雷達，提供可靠且可重複的尖端測試與量測解決方案，AREG800A 憑藉其精密工程與先進技術，成為從早期研發到生產階段進行精確、可靠雷達測試與量測的理想選擇。
一個完全校準的接收路徑（從 RX 輸入天線到功率量測輸出）被整合至 mmWave（毫米波）遠端前端（輸出介面在 IF，中頻域），當 AREG800A 汽車雷達回波產生器與 R&S NRP8SN 功率感測器結合使用時，便成為一套精確量測汽車雷達感測器 EIRP 的理想測試解決方案；該方案亦可用於驗證雷達感測器是否符合特定標準（如歐洲的 ETSI）。
R&S NRP8SN 功率感測器架構具有三個獨立的二極體路徑，每個路徑均在最佳偵測器範圍內運作，以精準地確定雷達感測器的 EIRP。
應用
R&S AREG8-81S mmWave 遠端前端連接至一台主機，並將 RF（射頻）雷達訊號（ISM 與 E 頻段）降頻轉換至 AREG800A 的 IF（0.7 GHz 至 5.7 GHz），R&S NRP8SN 功率感測器將 mmWave 遠端前端的 IF 輸出介面連接至 AREG800A 主機，待測物雷達的 EIRP 值將直接顯示在 AREG800A 的圖形化使用者介面上。
汽車雷達 EIRP 量測
Rohde & Schwarz可靠的汽車雷達測試解決方案組合將為您帶來的幫助：
- 在從研發到生產的所有汽車雷達頻段（ISM 與 E 頻段）中，精確量測雷達感測器的 EIRP。

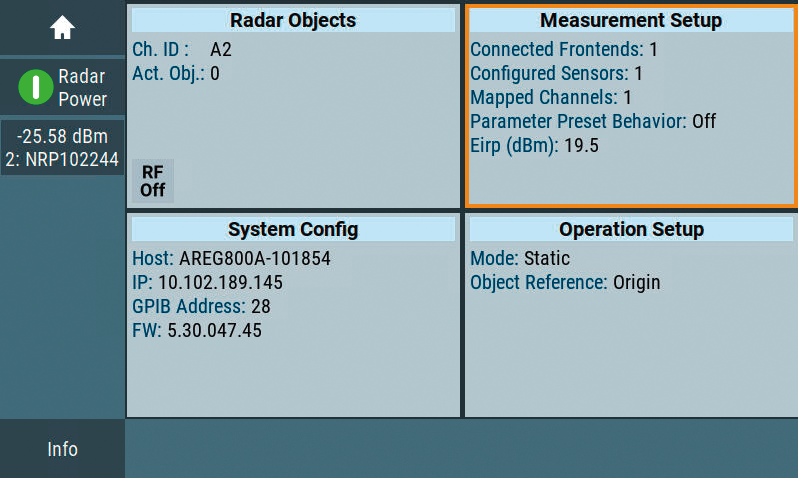

- 待測物雷達的 EIRP 值可直接顯示於 AREG800A 圖形化使用者介面。
- 具備高成本效益，因為 R&S NRP8SN 功率感測器的精確度足以在 E 頻段量測 EIRP。
- 透過可分離的 RF 前端優化佔用空間，便於整合至屏蔽室中。
- 獨立的商規現貨（commercial-off-the-shelf）解決方案。
- 無需與待測物雷達進行同步。
- 快速的執行速度可最大限度地縮短測試週期。

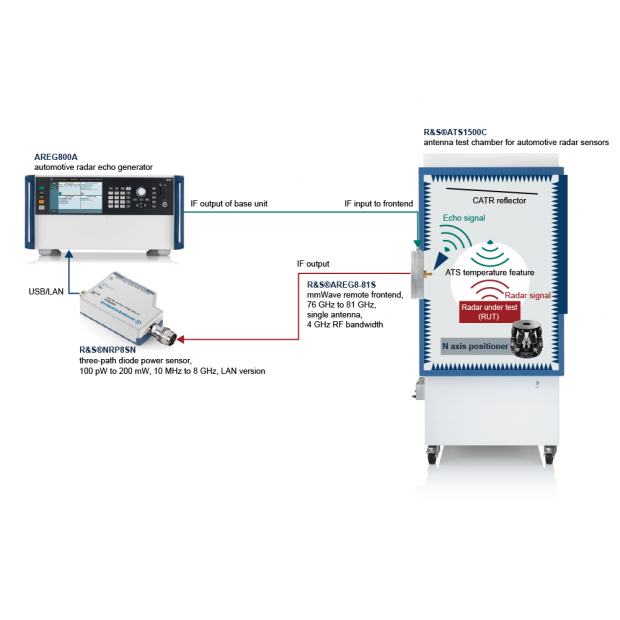

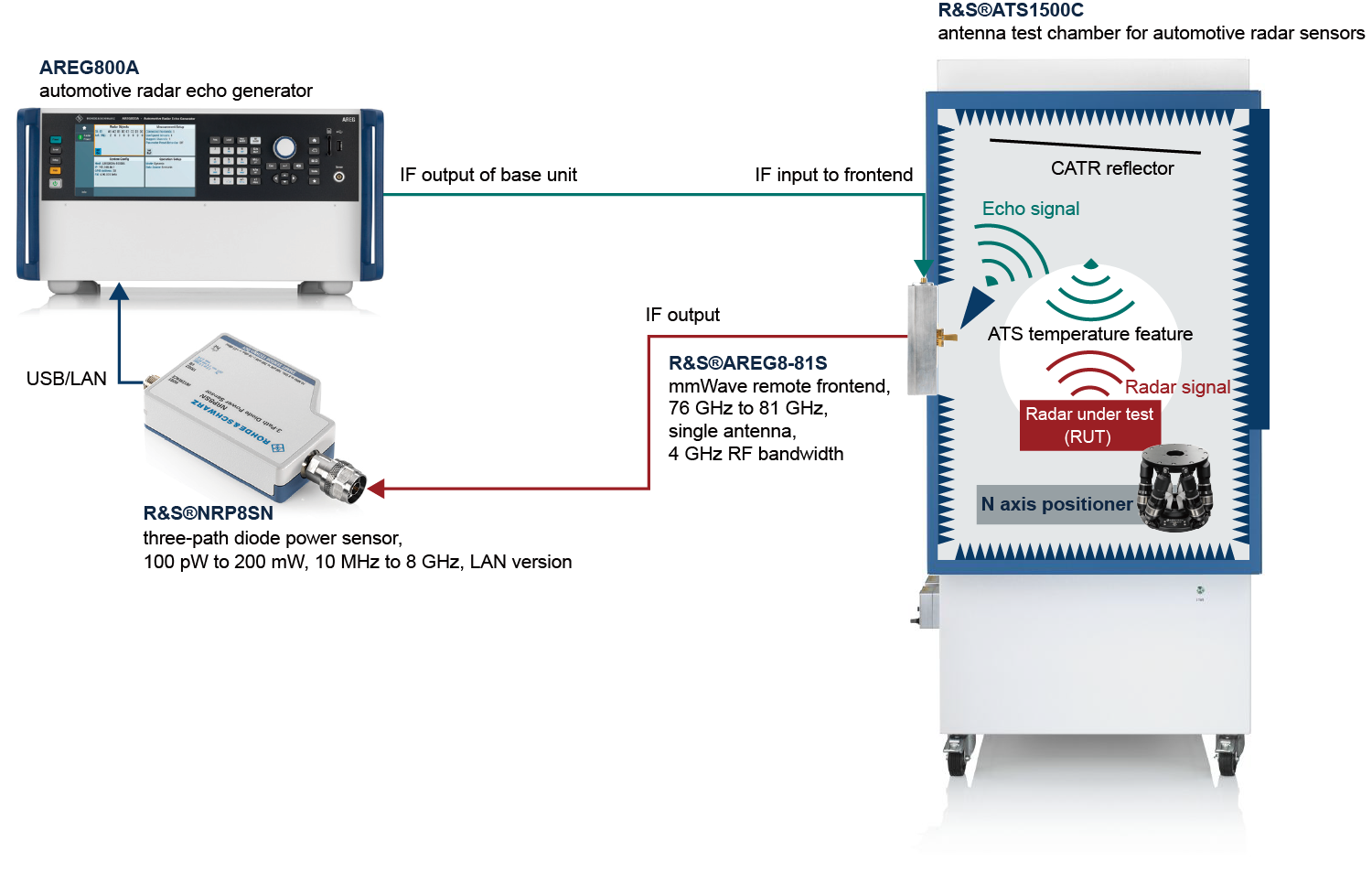

圖說：EIRP 量測設定
相關產品

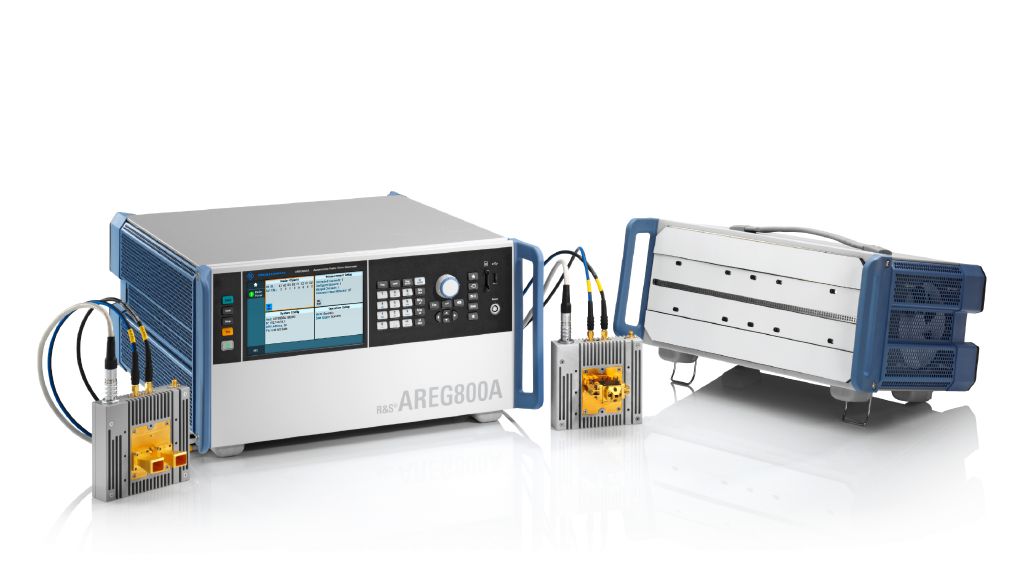

R&S AREG800A 汽車雷達回波產生器
運用最先進的解決方案，加速汽車雷達測試
R&S AREG800A 汽車雷達回波產生器是一款創新且多功能的汽車雷達感測器測試解決方案，R&S AREG800A 的靈活與可擴展概念，加上與 R&S QAT100 先進天線陣列的完全協同運作，滿足了市場上最先進雷達回波產生應用的測試需求：
- 測試緊急煞車系統中高解析度短程雷達感測器的理想選擇。
- 與創新的 R&S QAT100 先進天線陣列前端完全協同，用於場景產生。
- 專為雷達 ADAS/AD 與自動駕駛系統的場景產生及功能安全測試而設計。
- 功能多元，可涵蓋從前期開發到驗證及大規模生產的所有應用。
除了傳統的汽車安全應用，R&S AREG800A 更構成一套多功能測試解決方案的核心，支援整合感測與通訊（ISAC，integrated sensing and communications）的研發，ISAC 作為 6G 的一大支柱，結合了通訊與環境感測這兩個既相異又相似的領域。
主要特點
- 可產生多個動態虛擬物件，每個物件具有獨立的距離、大小、徑向速度與角方向，適用於所有汽車雷達頻段的進階測試。
- 具備高達 5 GHz 的瞬時頻寬，並能產生最小距離縮短至空氣間隙值的動態物件，確保未來適用性。
- 內建 HiL（硬體迴路）處理器與介面，可同步多台 R&S AREG800A 儀器以產生大型場景。
- 針對汽車雷達產線終端（EoL）生產測試與校準，提供優化的 AREG-P 組態。
- 已準備好在 sub-6 GHz 與 FR2 頻段中測試整合感測與通訊（ISAC）。
R&S NRPxxT/TN/TWG/TWGN 熱功率感測器
為參考級應用與校準實驗室提供最精確的功率量測
R&S NRP 功率計感測器長期以來以其卓越的精確度與速度而聞名，R&S NRPxxT、R&S NRPxxTN 與 R&S NRPxxTWG 熱功率感測器是處理精確度至關重要的複雜量測任務的理想選擇；它們將卓越的阻抗匹配與精密的連接器概念相結合，內部校準測試可產生可靠且穩定的量測結果；R&S NRP 功率計感測器提供 USB 感測器型式，亦可透過 LAN 進行控制，R&S NRP 功率計系列產品組合非常適用於生產、研發、校準實驗室，以及安裝與維護。
主要特點
- 動態範圍：–35 dBm 至 +20 dBm
- 頻率範圍：DC 至 170 GHz
- 透過 USB 與 LAN 進行控制和監控（僅限 R&S NRPxxTN/TWGN）
- 為參考級應用提供卓越效能
- 傑出的阻抗匹配

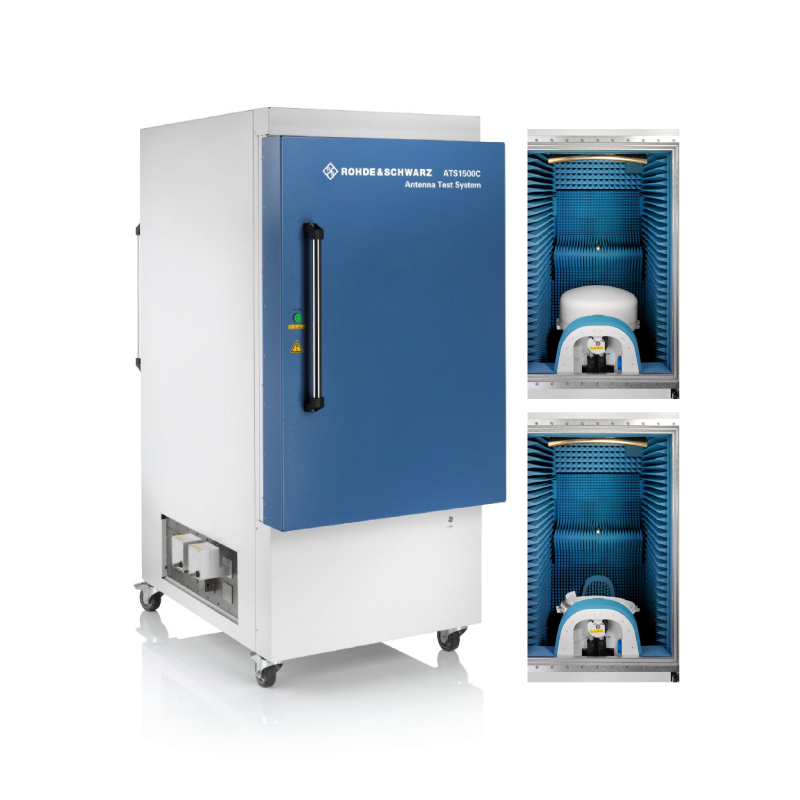

R&S ATS1500C 車用雷達天線測試暗室
新世代汽車雷達感測器必備的測試解決方案
這款可移動的 CATR（緊縮場天線測試）全電波暗室，具備同級最佳的效能，R&S ATS1500C 雷達測試暗室是一款小型化天線測試場（CATR），配備鍍金拋物面反射器與一個雙軸/多軸定位器，可重現雷達模組的 3D 運動，當與 R&S AREG800A 目標模擬器及其他 Rohde & Schwarz 測試量測儀器結合時，可用於天線特性分析、模組校準、RF 效能驗證、干擾測試或頻段內合規性測試。該暗室配備一個通用饋電天線，可平行存取兩種極化方式；選配的外罩可在 -40°C 至 85°C 的範圍內進行自動化溫度測試。
主要特點
- 對 60 GHz 及 76-81 GHz 雷達感測器進行頻段內 OTA（空中下載技術）量測。
- 具備高精度反射器與 30 公分靜區的 CATR。
- 佔地面積僅 1.3 平方公尺，相當小型化。
- 高速、高精度的 3D 傾斜-傾斜定位器。
- 支援從 -40°C 至 +85°C 的極端溫度測試。

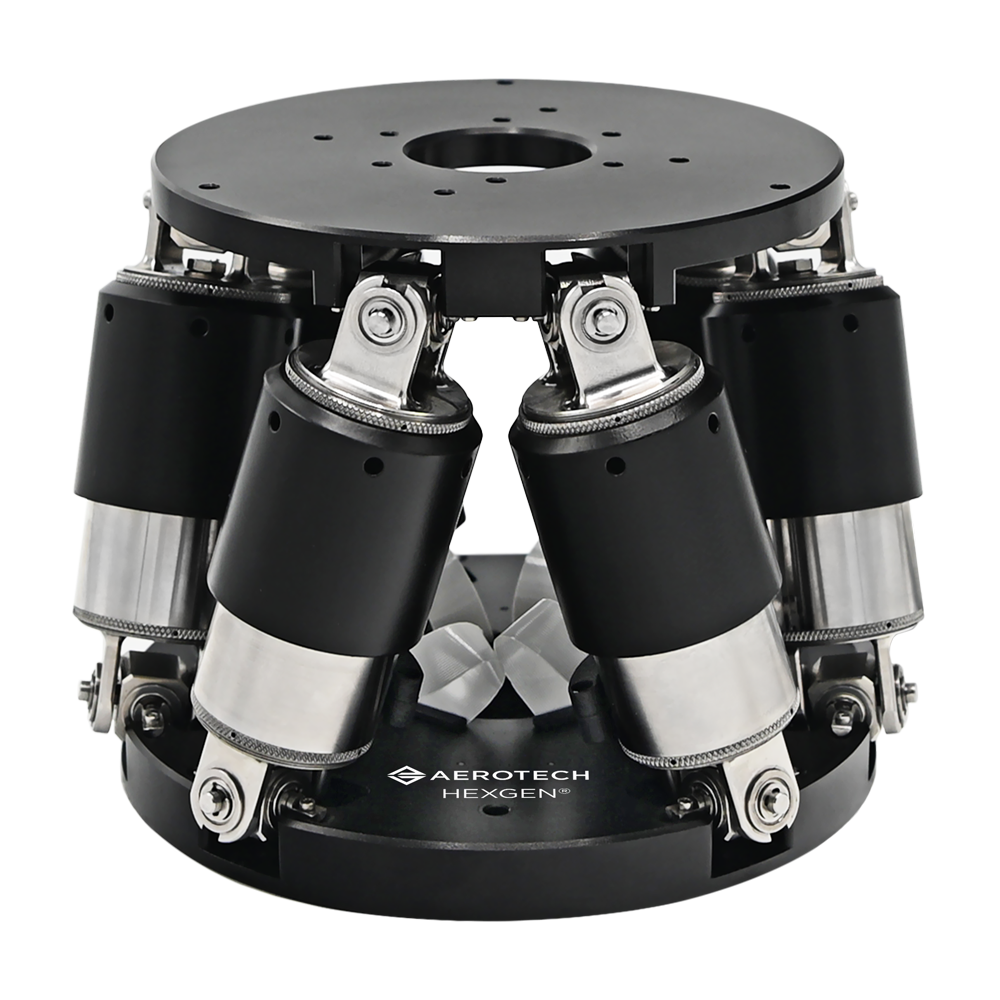

6-DOF Hexapods 系列與客製化解決方案
