ATS 自動化產線/維修測試系統

定義下一代無線電測試標準：速度、精準與自動化的完美結合

隨著公共安全與關鍵任務通訊技術的演進，現代無線電已從單純的類比語音，轉向類比/數位混合 (Analog/Digital Hybrid) 甚至整合 LTE/Wi-Fi 的多模通訊裝置。對於製造商與維修中心而言，傳統的人工測試面臨巨大挑戰：測試項目倍增、數位調變參數複雜、以及環境電磁雜訊對靈敏度測試的干擾。如何在不增加人力的情況下，確保每一台出廠設備的品質並提升產能 (Throughput)，是目前產線管理者最大的痛點。

技術瓶頸與痛點

您的產線是否常因為『測不準』而反覆重測？或是明明通過測試的機器，客戶拿回去卻抱怨電池耗電太快？這些並非設備本身的問題，而是缺乏一套『系統化』的測試邏輯。此 ATS 自動化測試系統，正是為了消滅這些隱形成本而生。

1. 測試效率低落：
   傳統手動切換儀器與記錄數據，耗時且易有人為抄寫錯誤。
2. 環境干擾導致誤判：
   產線充滿 Wi-Fi 與馬達雜訊，導致接收靈敏度 (Sensitivity) 測試的一致性降低。
3. 隱性電源故障難以檢測：
   一般電源供應器較難捕捉快速變化的電流瞬態，難以篩選出電池壽命異常或 PA (功率放大器) 瞬間過載的瑕疵品。
4. 操作門檻高：
   數位標準 (DMR, P25, TETRA) 設定複雜，基層人員培訓不易。

ATS 自動化測試解決方案

此方案是以 R&S CMA180 無線電綜合測試儀 為核心，整合 RF 屏蔽環境 與 精密電源分析 的一站式系統，它不只是一台儀器，而是一套完整的生產履歷與品質守門員；透過高度整合的硬體架構，我們將原本需要三台儀器（頻譜儀、訊號產生器、功率計）的功能濃縮於一機，並搭配 R&S CMArun 自動化軟體，實現從「掃描條碼」到「列印報告」的全程自動化作業。

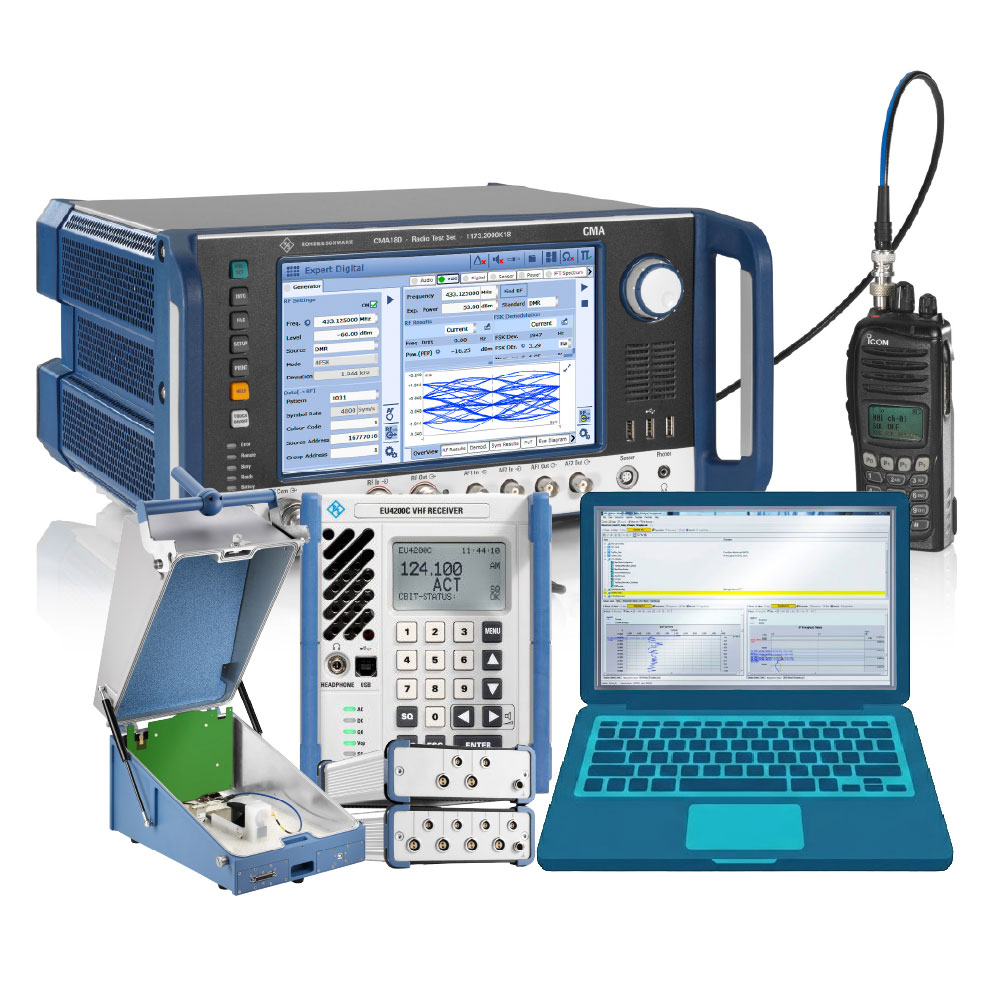

ATS 系統整合 CMA180、屏蔽箱與自動化控制，打造標準化的測試工作站

強大優勢

1. 直觀的操作流程：
   透過 R&S CMArun 軟體，操作員只需掃描序號並按下開始，系統即自動執行 TX/RX 完整測試序列，並自動判定 Pass/Fail。
2. 隔離環境，數據客觀可靠：
   R&S CMW-Z10 屏蔽箱提供高達 80 dB 的隔離度 ，確保接收靈敏度測試不受外界干擾，有效減少外部訊號干擾造成的誤判。
3. 高解析度的電源分析：
   整合 R&S RT-ZVC 多通道功率探棒，以高採樣率捕捉發射瞬間的電流波形，精確診斷電池壽命與待機漏電問題。
4. 廣泛的數位標準支援：
   單機支援 DMR, P25, TETRA, NXDN, dPMR 及 LTE 測試，滿足多模無線電測試需求。
5. 無縫資料庫串接：
   測試結果可直接產生報告或上傳至工廠 MES 系統，實現生產數據的可追溯性。

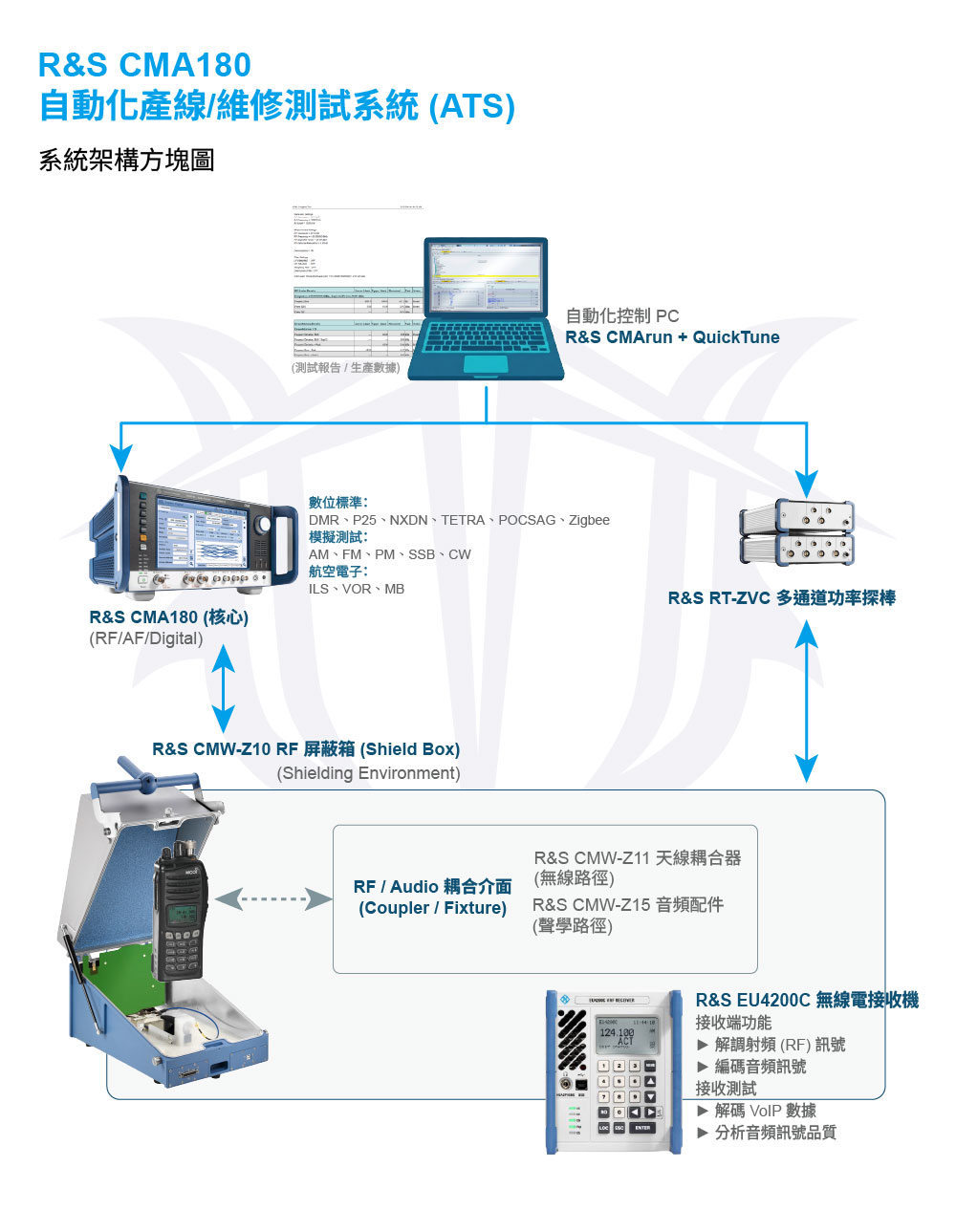

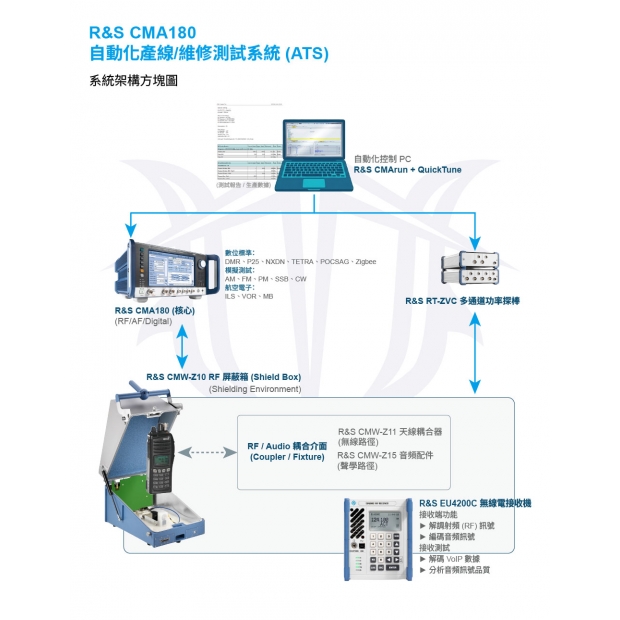

系統架構

此系統採用 「控制層 - 儀器層 - 隔離層」 的三層式架構設計，確保訊號純淨度與控制精準度：

• 控制層 (PC & CMArun)：
  負責測試流程控制、數據管理與 MES 介面通訊。
• 儀器層 (R&S CMA180 & RT-ZVC)：
  R&S CMA180 執行射頻與音頻參數分析；電源量測單元負責待測物的電壓/電流監控。
• 隔離層 (Shield Box)：
  待測物 (DUT) 置於屏蔽箱內，透過耦合元件進行測試，隔離外部電磁干擾。

關鍵應用

自動化產線終端測試 (End-of-Line Test)

針對大量生產環境，系統能自動執行頻率誤差、發射功率、調變品質及接收靈敏度測試，透過條碼掃描自動載入對應型號參數，確保測試條件的一致性，減少人為變因。

R&S CMArun 提供直觀的 Pass/Fail 介面，大幅降低產線人員的技術門檻

電池壽命與耗電診斷 (Battery Life Testing)

利用 R&S RT-ZVC 的高動態範圍量測能力，系統可模擬真實電池供電，並精確測量無線電在「休眠」、「待機」與「發射」不同階段的電流消耗，協助研發人員優化電池續航力。

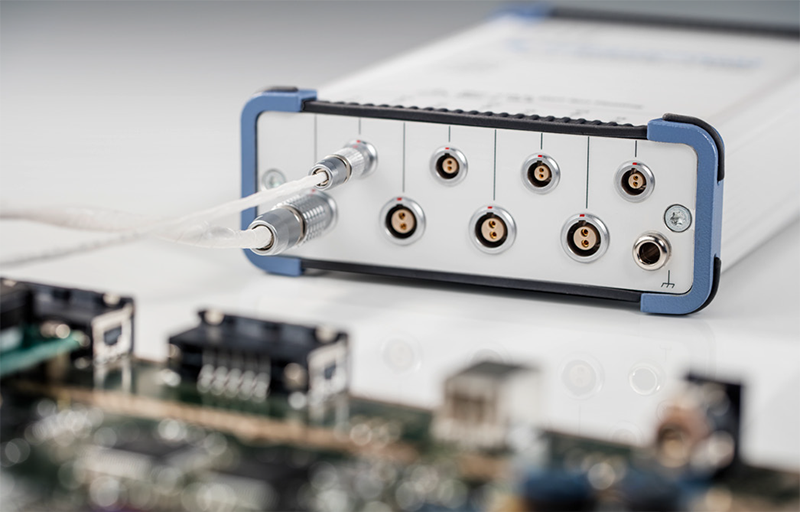

多通道功率探棒可捕捉微安 (µA) 級別的電流變化，精確計算電池使用時間

數位無線電訊號分析 (Digital Radio Analysis)

支援 DMR, P25, TETRA 等數位標準的深度分析，系統可顯示眼圖 (Eye Diagram)、星座圖 (Constellation) 及符碼分布，協助工程師分析調變訊號品質。

透過向量訊號分析功能，直觀呈現數位調變品質與誤差向量幅度 (EVM)

抗干擾與共存測試 (Interference Testing)

利用 CMA180 內建的干擾源 (Interferer) 功能，可在屏蔽箱內模擬真實環境中的鄰頻干擾，驗證無線電在惡劣電磁環境下的通訊可靠度。

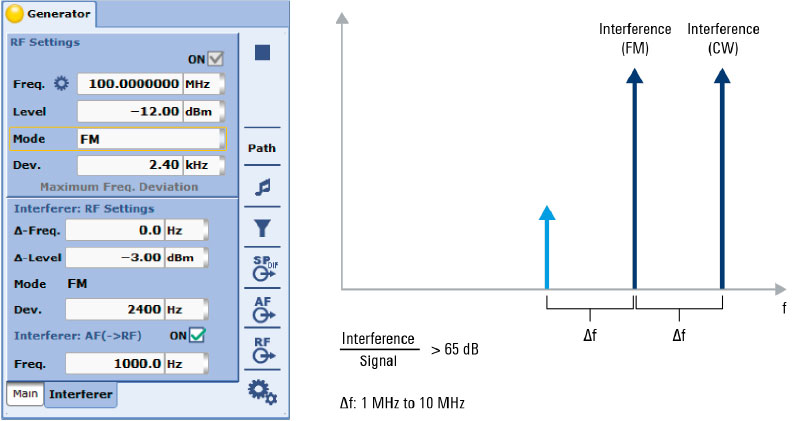

內建干擾產生器可進行同頻道與鄰頻道抑制測試，無需額外訊號產生器

音頻品質綜合分析 (Audio Quality Analysis)

透過屏蔽箱內的專用音頻配件，系統可對無線電進行聲學測試，自動測量 SINAD (訊號雜訊失真比)、THD (總諧波失真) 及 SNR，確保語音通話清晰度。

完整的音頻分析儀功能，支援濾波器設定與多音 (Multitone) 測試

投資未來，掌握品質話語權

R&S CMA180 ATS 不僅僅是一套測試設備，它是您對產品品質的承諾。透過整合 R&S 領先的射頻技術與自動化架構，我們協助您將測試從「成本中心」轉變為「價值中心」，無論是應對大量生產的壓力，還是高階維修的精密要求，這套系統都將為您建立難以跨越的技術門檻，確保您的無線電產品在市場上始終保持領先。

資源下載

為確保您能深入了解本方案之技術細節，我們整理了以下原廠技術文件供您參考：

1. CMA180 Radio Test Set Product Brochure
2. Automated LMR Radio Testing Solution
3. R&S CMW-Z10 Shield Box (屏蔽箱隔離度與介面規格)
4. R&S RT-ZVC Power Probe (電源分析探棒技術規格)
5. CMA180 FM Radio Testing (類比無線電測試基礎)

實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
